                  MK Analogue MM-PH-AMP : un préamplificateur phono mûrement réfléchi

                  Lionel Schmitt Par Lionel Schmitt
                  5 avril 2024
                  Temps de lecture : 6 minutes

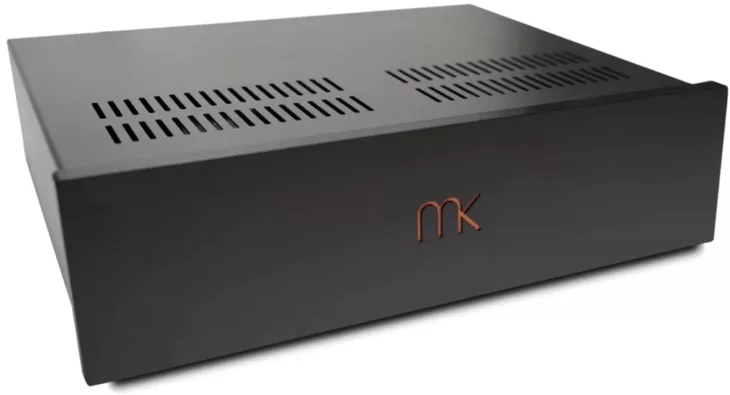

                  Préamplificateur phono MM-PH-AMP

                  Inconnue jusqu’ici au bataillon, la marque Slovène MK Analogue ne fait pas parler d’elle en France. Sous la houlette de Matej Kelc, la petite manufacture était au départ spécialisée dans la conception de « transformateurs élévateurs » pour cellules MC.

                  Aujourd’hui, le concepteur a décidé d’élargir sa gamme de produits avec une démarche un peu à contrepieds des tendances actuelles : la réalisation d’un préamplificateur phono exclusivement prévu pour les cellules à aimant mobile (MM).

                  La démarche si curieuse qu’elle puisse paraître ne privera nullement les possesseurs de cellules MC, puisque ce préamplificateur phono pourra être secondé par un transformateur dont le concepteur s’est fait la spécialité. Sobriété oblige, la face avant ne contient rien que le logo du constructeur. Toutefois, le MM-PH-AMP s’accompagne d’une alimentation séparée.

                  Le fruit des recherches de Matej Kelc  a abouti à un préamplificateur phono possédant le silence, la linéarité et la fine résolution nécessaires pour faire ressortir le meilleur des cellules. Avec le MM-PH-AMP et le transformateur SUT-1L de MK Analogue, le concepteur est arrivé à ses fins.

                  La linéarité des phases fut une priorité absolue dans le développement du MM-PH-AMP. Atteindre une réponse en fréquence propre de 20 Hz à 20 kHz n’est pas une grande prouesse. Cependant, pour obtenir une réponse de phase linéaire dans cette plage, cinq octaves de marge sont nécessaires. Cela signifie qu’une reproduction temporelle correcte à 20 kHz nécessite une réponse en fréquence linéaire jusqu’à 640 kHz. Le MM-PH-AMP peut même fonctionner jusqu’à 800 kHz ou 1 MHz, selon l’amplification sélectionnée. La même chose s’applique aux basses fréquences ; la fréquence de coupure inférieure est de 3,2 Hz. MK Analogue a délibérément fait abstraction d’un filtre subsonique.

                  L’égalisation RIAA restaure non seulement la réponse en fréquence, mais linéarise également la réponse en phase. Avec les amplificateurs MM à un étage, le gain nécessairement élevé de + 40 dB rétrécit la réponse en fréquence supérieure, ce qui affecte également la réponse en phase dans la plage audible. Dans le MM-PH-AMPUn égaliseur passif RIAA se charge de cette correction.

                  Les condensateurs MKP de haute qualité à revêtement double face garantissent que les pertes de l’égalisation passive sont limitées uniquement à l’atténuation haute fréquence calculée (environ 20 dB). Le résultat : une réponse en fréquence linéaire et une réponse en phase linéaire jusqu’à plus de 20 kHz. Les deux étages amplificateurs en amont et en aval de l’égalisation fonctionnent avec seulement un gain de +30 dB chacun et sont si large bande que la réponse en phase reste linéaire.

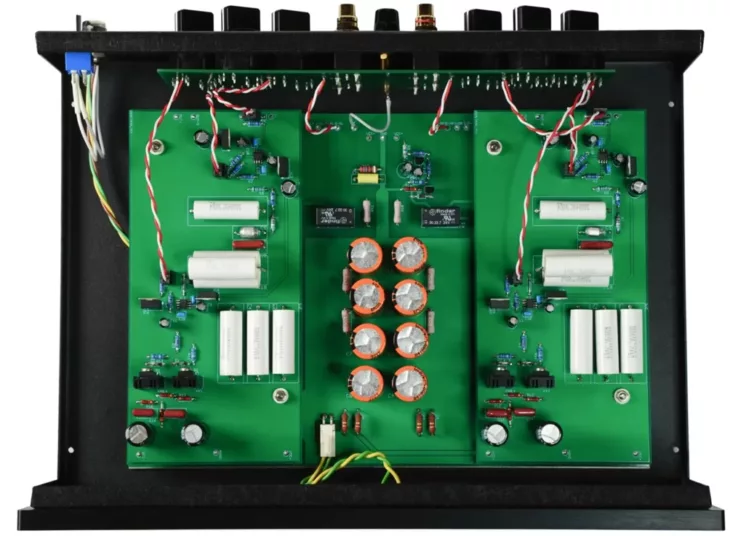

                  Le schéma adopte une configuration double mono sur laquelle, on retrouve un petit nombre de composants de très haute qualité et soigneusement sélectionnés. L’égalisation passive RIAA est confiée à des condensateurs à film MKP ultra-rapides recouverts des deux côtés : cela signifie une résolution et une dynamique maximales

                  Nous y trouvons aussi des amplificateurs OP de haute qualité avec une vitesse (150 V/µs) et une bande passante très élevées. Le MM-PH-AMP atteint une fréquence de coupure supérieure allant jusqu’à 1 MHz et une réponse en phase linéaire jusqu’à 31 kHz.

                  Un puissant amplificateur de puissance de classe A en sortie, qui pourrait même alimenter des haut-parleurs (s’il est refroidi en conséquence), fait le travail jusqu’au bout. Cela signifie que les câbles plus longs du MM-PH-AMP au préamplificateur ne posent aucun problème. La résistance de sortie a été réglée sur 22 ohms pour éviter les courts-circuits.

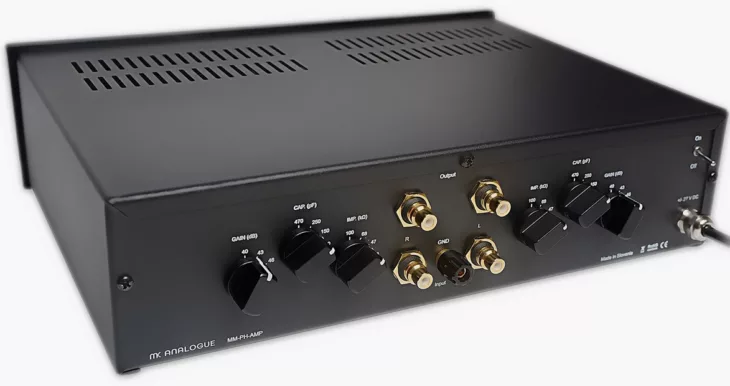

                  Si la face avant est totalement dépouillée, la face arrière reçoit les connecteurs d’entrées et sorties d’origine Neutrik isolés, et une foule de réglages : 3 étages de gain, 4 réglages impédances d’entrée, 4 capacités.

                  MK Analogue a prévu un filtrage commun aux deux canaux pour une homogénéité maximale de ceux-ci. Cela s’effectue en partie sur le bloc d’alimentation externe et sur la carte mère commune. La capacité totale de deux fois 23 500 µF est filtrée étape par étape sur 4 étages. Ce circuit purement passif est également un limiteur de courant d’appel. Cela signifie une protection accrue avec une valeur de fusible inférieure, évitant ainsi les problèmes d’allumage typiques.

                  La régulation de la tension séparée pour chaque étage d’amplification, avec un degré élevé d’atténuation aussi proche que possible de la charge – minimise les interférences et maximisant la dynamique. Le réglage du gain, de la capacité et de l’impédance séparés par canaux, sont très proches des modules d’amplification. Cela raccourcit les chemins du signal et minimise les interférences.

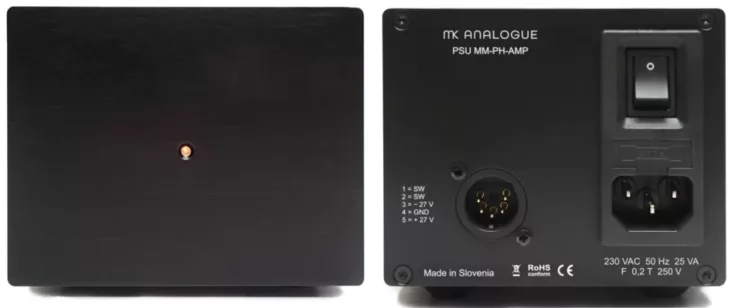

                  Comme nous pouvions nous en douter, l’alimentation externe prend une place importante pour le fonctionnement optimal de ce préamplificateur phono. Celui-ci est destiné à éliminer les interférences et interactions potentielles. Le câble de connexion mesure 1,2 mètres, et il est suffisamment long pour couvrir la distance entre la source d’alimentation et l’amplificateur.

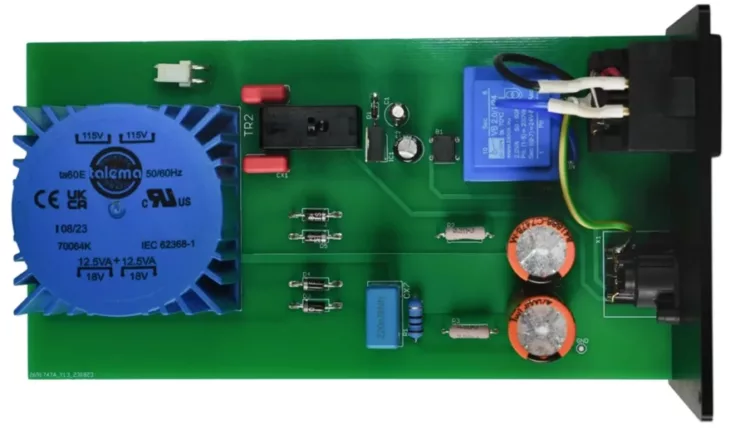

                  Un petit bloc d’alimentation de 2 VA fournit une tension de commutation qui active un relais dans le bloc d’alimentation via l’interrupteur du MM-PH-AMP et commute ensuite seulement le transformateur toroïdal, le tout accompagné par un redressement assurée par diodes Schottky, pré-blindage. A droite, le transformateur de secours avec redressement, stabilisation de tension et relais.

                  Caractéristiques techniques :

                  – Réponse en fréquence : 3,5 Hz à 800 kHz (– 3 dB; 46 dB)
                  – Rapport signal / bruit : 89 dB
                  – Réglage d’impédances : 33, 47, 68 et 100 kΩ
                  – Gain : 40, 43, 46 dB
                  – Réglage de capacités : 50, 150, 250 et 470 pF

                  Entièrement assemblé à la main en Slovénie, garanti 5 ans, ce préamplificateur phono accompagné de son alimentation séparée est commercialisé à 4890 €.

                  Site du constructeur :
                  https://mk-analogue.com/
